1. Tổng quan về FR4 Epoxy

FR4 Epoxy: Bí quyết đằng sau độ bền và hiệu suất của linh kiện điện tử. FR4 Epoxy là một loại nhựa kỹ thuật được sử dụng rộng rãi trong ngành công nghiệp điện tử, đặc biệt là trong sản xuất bảng mạch in (PCB - Printed Circuit Board). Được biết đến với khả năng cách điện vượt trội, độ bền cơ học cao và khả năng chịu nhiệt tốt, FR4 đã trở thành vật liệu tiêu chuẩn trong nhiều ứng dụng điện tử, từ thiết bị gia dụng đến các hệ thống công nghiệp phức tạp. Tên gọi "FR4" bắt nguồn từ đặc tính chống cháy (Flame Retardant) và được phân loại theo cấp độ bền cháy, trong đó số "4" biểu thị mức độ chống cháy cao theo tiêu chuẩn kỹ thuật.

FR4 Epoxy là một vật liệu composite, được tạo thành từ sự kết hợp giữa sợi thủy tinh (fiberglass) và nhựa epoxy. Cấu trúc này mang lại sự cân bằng hoàn hảo giữa độ cứng, khả năng cách điện và khả năng chịu nhiệt, khiến FR4 trở thành lựa chọn lý tưởng cho các linh kiện điện tử yêu cầu độ tin cậy cao. Trong bài viết này, chúng ta sẽ khám phá chi tiết những đặc điểm nổi bật của FR4 Epoxy, từ cấu trúc vật liệu, quy trình sản xuất, đến các ứng dụng thực tiễn và lợi ích mà nó mang lại trong ngành điện tử.

2. Cấu trúc và thành phần của FR4 Epoxy

2.1. Thành phần cơ bản

FR4 Epoxy được cấu thành từ hai thành phần chính:

- Sợi thủy tinh: Đây là thành phần gia cường, tạo nên độ bền cơ học và độ cứng của vật liệu. Sợi thủy tinh được dệt thành các tấm mỏng, tạo ra một cấu trúc lưới chắc chắn, giúp FR4 chịu được lực tác động và áp suất lớn mà không bị biến dạng.

- Nhựa epoxy: Nhựa epoxy đóng vai trò là chất kết dính, liên kết các lớp sợi thủy tinh lại với nhau. Epoxy không chỉ mang lại độ bền hóa học mà còn đảm bảo khả năng cách điện tuyệt vời, giúp ngăn chặn dòng điện rò rỉ trong các mạch điện tử.

- Tỷ lệ giữa sợi thủy tinh và nhựa epoxy có thể được điều chỉnh tùy theo yêu cầu ứng dụng, nhưng thông thường, FR4 có tỷ lệ sợi thủy tinh chiếm khoảng 60-70% tổng khối lượng, đảm bảo sự cân bằng giữa độ cứng và tính linh hoạt.

2.2. Đặc tính chống cháy

Một trong những đặc điểm nổi bật của FR4 là khả năng chống cháy. Nhựa epoxy được pha trộn với các hợp chất chống cháy, thường là các hợp chất gốc halogen hoặc không chứa halogen (tùy theo yêu cầu môi trường). Những hợp chất này giúp FR4 đạt được cấp độ chống cháy UL94 V-0, nghĩa là vật liệu có khả năng tự dập tắt ngọn lửa trong vòng 10 giây sau khi tiếp xúc với nguồn lửa, đồng thời không tạo ra giọt nhựa cháy có thể gây nguy hiểm.

3. Đặc tính kỹ thuật nổi bật của FR4 Epoxy

FR4 Epoxy sở hữu một loạt các đặc tính kỹ thuật vượt trội, khiến nó trở thành vật liệu lý tưởng cho các ứng dụng điện tử:

3.1. Khả năng cách điện

FR4 có hằng số điện môi (dielectric constant) dao động từ 4.0 đến 4.8 ở tần số 1 MHz, đảm bảo khả năng cách điện tuyệt vời. Điều này đặc biệt quan trọng trong các bảng mạch in, nơi FR4 ngăn chặn sự rò rỉ dòng điện giữa các đường dẫn, đảm bảo hoạt động ổn định của mạch.

3.2. Độ bền cơ học

Nhờ cấu trúc composite sợi thủy tinh, FR4 có độ bền kéo (tensile strength) cao, thường nằm trong khoảng 300-400 MPa. Vật liệu này có thể chịu được các lực tác động, rung động và áp suất mà không bị nứt gãy hay biến dạng, khiến nó phù hợp cho các ứng dụng đòi hỏi độ bền lâu dài.

3.3. Khả năng chịu nhiệt

FR4 có thể hoạt động ổn định trong khoảng nhiệt độ từ -50°C đến 120°C, và trong một số trường hợp đặc biệt, có thể chịu được nhiệt độ lên đến 150°C trong thời gian ngắn. Nhiệt độ chuyển thủy tinh (Tg - Glass Transition Temperature) của FR4 thường nằm trong khoảng 130-140°C, đảm bảo rằng vật liệu không bị mềm hoặc mất tính chất cơ học khi tiếp xúc với nhiệt độ cao.

3.4. Kháng hóa chất

FR4 có khả năng kháng hóa chất tốt, không bị ăn mòn bởi các dung môi thông thường, axit nhẹ hoặc kiềm. Điều này giúp vật liệu duy trì độ bền và hiệu suất trong các môi trường khắc nghiệt, chẳng hạn như trong các nhà máy sản xuất hoặc thiết bị ngoài trời.

3.5. Khả năng chống cháy

Như đã đề cập, FR4 đạt cấp độ chống cháy UL94 V-0, đảm bảo an toàn trong các ứng dụng điện tử nơi nguy cơ cháy nổ là mối quan tâm lớn. Khả năng này đặc biệt quan trọng trong các thiết bị tiêu dùng như điện thoại, máy tính và thiết bị y tế.

4. Ứng dụng của FR4 Epoxy trong ngành điện tử

4.1. Bảng mạch in (PCB)

Ứng dụng phổ biến nhất của FR4 là trong sản xuất bảng mạch in. Các tấm FR4 được sử dụng làm lớp nền (substrate) cho PCB, nơi các mạch đồng được in hoặc khắc lên bề mặt. Nhờ khả năng cách điện, độ bền cơ học và khả năng chịu nhiệt, FR4 đảm bảo rằng PCB hoạt động ổn định trong các điều kiện khắc nghiệt.

FR4 được sử dụng trong cả PCB một mặt, hai mặt và đa lớp. Trong các PCB đa lớp, nhiều tấm FR4 mỏng được ép lại với nhau, xen kẽ với các lớp đồng, để tạo ra các mạch phức tạp với mật độ linh kiện cao. Điều này đặc biệt quan trọng trong các thiết bị điện tử hiện đại như điện thoại thông minh, máy tính bảng và máy chủ.

4.2. Linh kiện cách điện

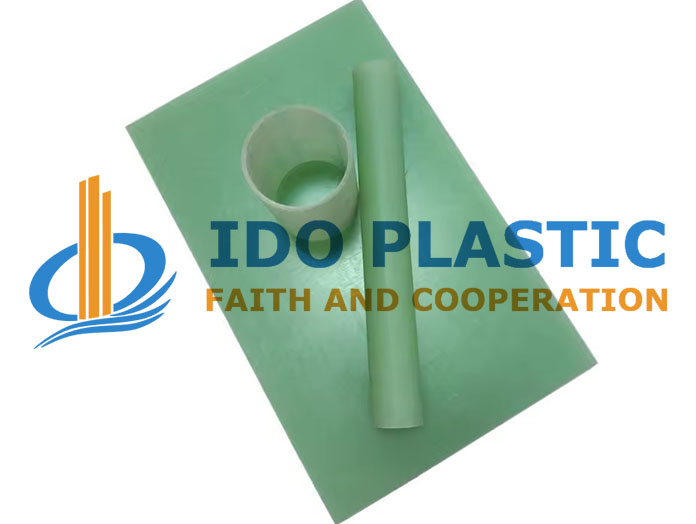

Ngoài PCB, FR4 còn được sử dụng để sản xuất các linh kiện cách điện như giá đỡ, tấm chắn hoặc vỏ bọc cho các thiết bị điện tử. Với khả năng cách điện và kháng hóa chất, FR4 đảm bảo an toàn và độ bền cho các linh kiện này, ngay cả trong môi trường khắc nghiệt.

4.3. Thiết bị y tế

Trong ngành y tế, FR4 được sử dụng trong các thiết bị như máy chụp X-quang, máy siêu âm và các thiết bị chẩn đoán khác. Khả năng cách điện và chống cháy của FR4 giúp đảm bảo an toàn cho bệnh nhân và nhân viên y tế, trong khi độ bền cơ học giúp kéo dài tuổi thọ của thiết bị.

4.4. Ứng dụng công nghiệp

Trong các ứng dụng công nghiệp, FR4 được sử dụng trong các hệ thống điều khiển, cảm biến và thiết bị tự động hóa. Vật liệu này có thể chịu được rung động, nhiệt độ cao và hóa chất, khiến nó trở thành lựa chọn lý tưởng cho các môi trường sản xuất khắc nghiệt.

* PI TRONG SẢN XUẤT LINH KIỆN BÁN DẪN: TẠI SAO LÀ VẬT LIỆU KHÔNG THỂ THAY THẾ?

5. Lợi ích của FR4 Epoxy trong ngành điện tử

5.1. Độ tin cậy cao

Sự kết hợp giữa khả năng cách điện, độ bền cơ học và khả năng chịu nhiệt của FR4 đảm bảo rằng các linh kiện điện tử hoạt động ổn định trong thời gian dài. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ tin cậy cao, chẳng hạn như hàng không vũ trụ, y tế và viễn thông.

5.2. Chi phí hợp lý

So với các vật liệu cách điện khác như nhựa đặc chủng hoặc gốm, FR4 có chi phí sản xuất thấp hơn đáng kể, trong khi vẫn đáp ứng được các yêu cầu kỹ thuật nghiêm ngặt. Điều này giúp giảm giá thành sản phẩm cuối cùng, đặc biệt trong các thiết bị tiêu dùng.

5.3. Tính linh hoạt trong gia công

FR4 có thể được gia công dễ dàng bằng các phương pháp như cắt, khoan, hoặc gia công CNC. Điều này cho phép các nhà sản xuất tạo ra các linh kiện có hình dạng và kích thước phức tạp mà không làm tăng chi phí sản xuất.

5.4. Tính bền vững

Mặc dù không phải là vật liệu có thể phân hủy sinh học, FR4 có độ bền cao, giúp kéo dài tuổi thọ của các sản phẩm điện tử. Ngoài ra, các phiên bản FR4 không chứa halogen đang ngày càng được sử dụng để đáp ứng các yêu cầu về bảo vệ môi trường.

6. Những thách thức và giải pháp khi sử dụng FR4 Epoxy

6.1. Thách thức về nhiệt độ cao

Mặc dù FR4 có khả năng chịu nhiệt tốt, nó có thể bị suy giảm hiệu suất khi hoạt động liên tục ở nhiệt độ vượt quá 150°C. Để khắc phục, các nhà sản xuất có thể sử dụng các phiên bản FR4 cải tiến với nhiệt độ chuyển thủy tinh cao hơn (High Tg FR4) hoặc kết hợp với các vật liệu tản nhiệt như nhôm hoặc đồng.

6.2. Hạn chế về tần số cao

Ở các ứng dụng tần số cao (ví dụ, trong viễn thông 5G), hằng số điện môi của FR4 có thể gây ra tổn hao tín hiệu. Trong những trường hợp này, các vật liệu thay thế như PTFE (Teflon) hoặc Rogers có thể được sử dụng, nhưng FR4 vẫn là lựa chọn phổ biến nhờ chi phí thấp và tính linh hoạt.

6.3. Quản lý chất thải

FR4 không dễ tái chế do cấu trúc composite của nó. Tuy nhiên, các nhà sản xuất đang nghiên cứu các phương pháp tái chế mới, chẳng hạn như tách sợi thủy tinh và nhựa epoxy để tái sử dụng trong các ứng dụng khác.

7. Tương lai của FR4 Epoxy trong ngành điện tử

Với sự phát triển không ngừng của ngành điện tử, FR4 Epoxy vẫn giữ vững vị thế là một trong những vật liệu quan trọng nhất. Các cải tiến trong công nghệ sản xuất, chẳng hạn như FR4 không chứa halogen và FR4 High Tg, đang mở rộng phạm vi ứng dụng của vật liệu này. Ngoài ra, sự phát triển của các thiết bị điện tử nhỏ gọn và hiệu suất cao sẽ tiếp tục thúc đẩy nhu cầu về FR4 trong các ứng dụng như IoT, xe điện và trí tuệ nhân tạo.

8. Kết luận

FR4 Epoxy không chỉ là một vật liệu nhựa kỹ thuật, mà còn là bí quyết đằng sau độ bền và hiệu suất của các linh kiện điện tử hiện đại. Với khả năng cách điện vượt trội, độ bền cơ học cao, khả năng chịu nhiệt và chống cháy, FR4 đã trở thành tiêu chuẩn vàng trong ngành công nghiệp điện tử. Từ bảng mạch in đến các linh kiện cách điện, FR4 đóng vai trò không thể thiếu trong việc đảm bảo sự ổn định và an toàn của các thiết bị.

Dù phải đối mặt với một số thách thức, như giới hạn ở nhiệt độ cao hoặc tần số cao, FR4 vẫn tiếp tục được cải tiến để đáp ứng các yêu cầu ngày càng khắt khe của công nghệ hiện đại. Với chi phí hợp lý, tính linh hoạt và độ tin cậy cao, FR4 Epoxy sẽ tiếp tục là một trong những vật liệu chủ chốt, góp phần định hình tương lai của ngành điện tử.
